Описание
Для давления нагнетания до 1500 бар и подачи до 5000 л/мин (Насосы более высокой мощности и спец исполнения поставляются по запросу). Гидравлические насосы серии DP соответствуют стандартам ГОСТ-ТР, РТН, API674, DIN EN ISO 13710, индивидуальным и другим стандартам. Они находятся в эксплуатации на нефтяных платформах в суровых зимних условиях Сибири, и в пустынях Алжира и Ливии. Они работают в непрерывном режиме 24 часа в сутки и во многих случаях 365 дней в году, на морских и береговых установках.
Модели насосов серий DP от Вепуко ПАНКЕ являются трехплунжерными насосами в горизонтальном исполнении. Три плунжера являются хорошим компромиссом между низкой пульсацией и экономичной и удобной в обслуживании конструкцией. Их можно сконструировать под любую перекачиваемую жидкость.

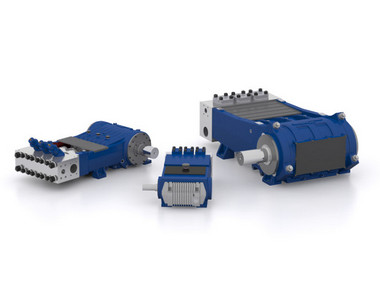

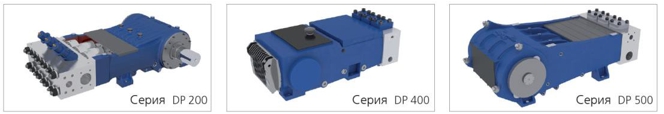

Три модели насосов серий DP от Вепуко ПАНКЕ для разнообразного использования. Насосы серий DP имеют диапазон подачи от 4,0 до 5000 л/мин, давление до 1500 бар и спектр мощности от 5 до 1600 кВт. Насосы более высокой мощности и специсполнения поставляются по запросу.
Выбор спецматериалов для узла, работающего с жидкостью, а также конструкции уплотнений плунжеров происходит в зависимости от подаваемой жидкости. При необходимости жидкостной узел можно оснастить системами охлаждения, обогрева или промывки. Снабжение смазочным маслом происходит с помощью серийно устанавливаемых систем принудительной смазки и разбрызгивания.
Насосные агрегаты от Вепуко ПАНКЕ являются комплексными решениями под специальный тип использования. Параметры, заданные заказчиком, точно соблюдаются для того, чтобы четко встроить агрегат в общую установку. Примером является типовой насосный агрегат для нефтяной и газовой промышленности, изображенный на рисунке внизу.
Основой данного агрегата является рама, на которую устанавливаются все компоненты. «Сердцем» установки является плунжерный насос высокого давления от Вепуко, который
эластичными муфтами соединен с приводом (двигатель/редуктор). Через систему трубопроводов насос присоединяется к установке. Жидкость в соответствии с требованиями заказчика через демпфер пульсаций стороны всасывания подается в жидкостную часть насоса. Оттуда посредством колебательных движений плунжера она через демпфер пульсаций нагнетается в трубопровод с напорной стороны. Такие компоненты как система смазки под давлением, защитные устройства, электронные приборы контроля и управления монтируются на раме, дополняя агрегат. Мы предлагаем различные виды окраски, соответствующие требованиям на месте применения.

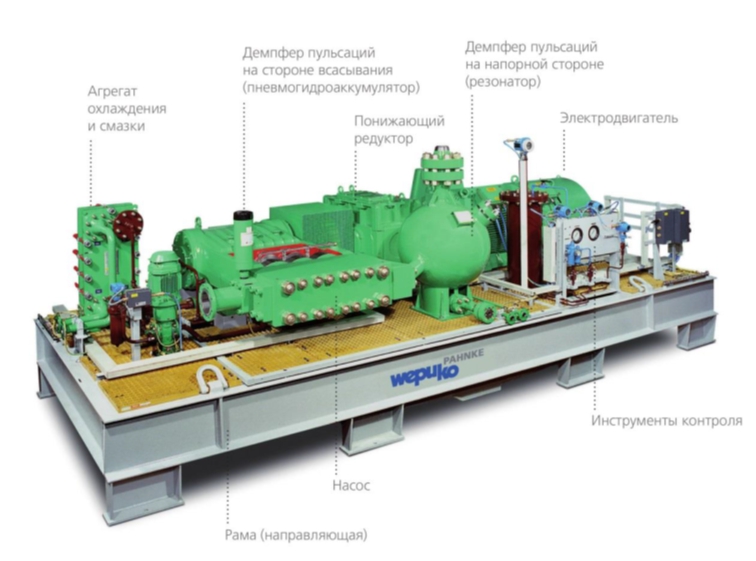

Пример конструкции насосного агрегата для нефтяной и газовой промышленности.
Характеристики
Категория | Для трубопроводного транспорта нефти и нефтепродуктов |
